Плита перекрытия ВП 22-6-2 (Альбом ПС 312)

Описание и применение

Плиты перекрытия ВП 22-6-2 обладают отличительной особенностью, ею является наличие опорных выступов на нижней части, что позволяет им эффективно воспринимать не только вертикальную, но и горизонтальную нагрузку. Тепловые камеры и коллекторы, для обустройства которых используются плиты ВП 22-6-2, обладают более высокой надёжностью в слабых и подвижных грунтах. Все инженерные коммуникации промышленных предприятий и населённых пунктов прокладываются в бетонных каналах, гарантированно защищающих теплотрассы, газопроводы и трубы водоснабжения и канализации от внешних воздействий. Очень важно обеспечить свободный доступ технического персонала для выполнения контрольных, профилактических и ремонтных работ. С этой целью предусмотрены отверстия для установки люков стандартного размера. При сооружении тепловых камер и пунктов контроля должны использоваться унифицированные плиты перекрытия, изготовленные в соответствии с требованиями Альбома ПС 312. Соответствие плит перекрытия ВП 22-6-2 требованиям, указанным в каталоге, обеспечит их взаимозаменяемость, независимо от того, на каком из заводов они были изготовлены.
Плитами ВП 22-6-2 перекрывают тепловые пункты подземных теплотрасс, канализационные коллекторы и другие зоны контроля подземных инженерных коммуникаций. Их применение существенно увеличивает сопротивляемость конструкции защитного бетонного короба к горизонтальным нагрузкам. Мощный арматурный каркас и использование тяжелого бетона позволяет надёжно защитить коллектор от значительных вертикальных нагрузок. Максимально допустимая глубина засыпки плит ВП 22-6-2 не должна превышать 4 метра.
Конструктивные особенности плит с дополнительными упорами, имеющими в обозначении литеру «К», позволяют обеспечить более качественную защиту коммуникаций от проникновения грунтовой влаги. Наличие пазов для шпонки не только способствует их надёжной фиксации, но и повышает герметичность защищаемых объёмов коллектора или теплового пункта. Для повышения гидроизоляционных свойств плиты и короба снаружи может наноситься дополнительное защитное покрытие.

Маркировка

Заводами ЖБИ используются отличающиеся методы маркировки плит, но это не является препятствием для их однозначной идентификации.
1. ВП 22-6-2,
2. ВП 22.6.2. Маркировка ВП 22-6-2 полностью характеризует бетонную плиту перекрытия:
1. ВП – верхняя плита (плита перекрытия),
2. 22 - выраженная в дециметрах длина изделия,
3. 6 - выраженная в дециметрах ширина изделия,
4. 2 - отличительная особенность, согласно Альбома ПС 312.
5. Литера «К» - наличие опорных выступов на нижней плоскости плиты перекрытия.

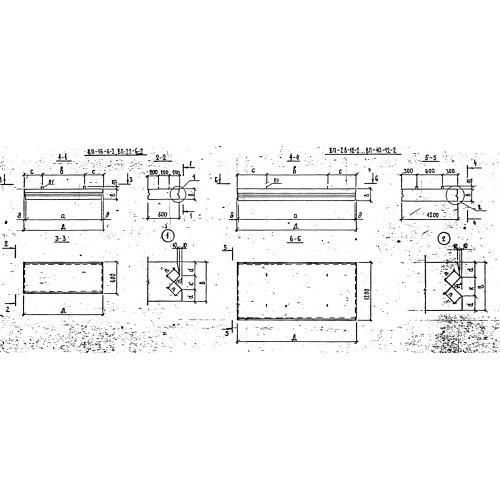

Также при подборе плит стоит учитывать их габаритные размеры:
Длина = 2210,
Ширина = 600,
Высота = 160,
Вес = 500,
Объем бетона = 0,2,
Геометрический объем = 0,2122.
