Плита ПТО150.150.12-6 (Серия 3.006.1-8)

Описание и применение

Плиты перекрытия каналов с отверстиями ПТО 150-150-12-6 часто используют для строительства каналов. Это наиболее актуально для тепловых трасс, где требуются надежные, прочные и долговечные материалы. Такое сооружение обеспечит надежную защиту проложенным коммуникациям или сетям. Плиты данного типа применяют для лотковых каналов и тоннелей различного назначения. Производится строительство основного короба, где и укладывают тепло- или трубопроводы. Высокая многофункциональность ПТО 150-150-12-6 позволяет с максимальной эффективностью применять плиты перекрытий для строительства различных инженерных сооружений.

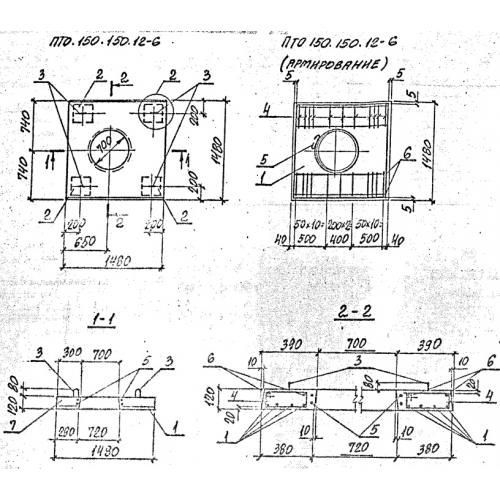

Железобетонные плиты перекрытия тип ПТО используют при возведении каналов, тоннелей и прочих инженерных сооружений, в которых будут проложены различные коммуникаций или кабельные сети (например, электрические шины, телефонные линии и многие другие). Прямоугольная плита имеет специальное отверстие стандартного диаметра в 700 мм. (отверстий может быть два), которое используют для обустройства входа в канал, установку шахты с люком (устанавливается железобетонное кольцо). Отверстие не должно сказываться на прочности всего изделия. Все данные согласовываются согласно техническому проекту, все условия обязательны для исполнения.
Плиты перекрытия каналов ПТО 150-150-12-6 – изделие, которое укладывается на лоток и образует полностью закрытое сооружение. Применение таких ЖБ-элементов полностью экономически и практически оправдано. Наиболее актуально применять такие плиты для строительства теплотрасс. Основное предназначение – обеспечить защиту коммуникациям. В условиях подземной прокладки сети подвергаются различным воздействиям агрессивной среды – обвалы грунта, которые повреждают изоляцию труб, действие подземных грунтовых вод, пучение грунта. Плиты ПТО – качественная и прочная 'защита'. Типоразмер обусловлен таким образом, чтобы перекрыть нужное сооружение в любом направлении.

Маркировка

Плиты перекрытия каналов с отверстиями ПТО 150-150-12-6 обозначают по установленной схеме. Все данные установлены Серией 3.006.1-8. В основной группе обязательно указывается тип изделия и размерные данные. В конце добавляется расчетная нагрузка, которая позволяет определить: выдержит ли плита нужный вес. Эквивалентная величина указывается в тс/м2.
Расшифруем данные:
ПТО – плита перекрытия каналов с отверстием,
150 – длина,
150 – ширина,
12– толщина,
6 – расчетная нагрузка.
Укажем характеристики изделия:
1. Длина – 1480 ,
2. Ширина – 1480 ,
3. Высота – 120 ,
4. Масса – 650 ,
5. Геометрический объем – 0,2628 ,
6. Объем бетона – 0,26 .
Все маркировочные знаки наносятся на боковой грани черной несмываемой краской. Дополнительно указывают дату производства, товарный знак производителя, масса изделия и прочие параметры. Обозначают плиты с отверстиями ПТО 150-150-12-6 согласно всем действующим правилам и нормам, а также согласно Серии 3.006.1-8. Цифровая комбинация содержит несколько цифр, поэтому их написание может отличаться между собой. Однако данная Серия допускает это, что не является ошибкой трактовки маркировки плитных изделий. Укажем основные варианты написания:
1. ПТО 150-150-12-6 ,
2. ПТО 150.150.12.6.
