Балка коллекторная КБ-30 (Альбом РК 1101-87)

Описание и применение

Балки КБ 30 — широко распространённые железобетонные изделия, предназначенные для использования в качестве конструктивного элемента канализационных коллекторов и иных сборных подземных коммуникаторов. Внешне представляют собой пространственные прямоугольные конструкции, имеющие монтажные петли в верхней, а иногда и в нижней части изделия (в зависимости от конкретной марки), служащие для его стыковки с другими элементами сооружения посредством закладных деталей. На сегодняшний день номенклатурный ряд коллекторных балок расширен и представлен изделиями пяти типоразмеров, каждый из представленных вариантов исполнения находит применение в разных, отличных друг от друга проектных условиях. Для обеспечения точной идентификации изделий принято несколько вариантов маркировочного обозначения.
Главной задачей, которую призваны решать балки КБ 30 — возведение прочных, устойчивых и надёжных подземных коллекторов различного назначения. Это могут быть как канализационные коммуникации, так и системы электрификации, водоснабжения, частью которых также являются сооружения данного типа. Способ работ при этом — открытый. Наиболее часто балки, представленные в рассматриваемом альбоме, используют при строительстве двухсекционных коллекторов, коммуникационных узлов, а также камер, высота которых в соответствии с принятыми техническими нормами может лежать в интервале от 2,1 до 3,6 метров. Внутренняя ширина коллектора может иметь значения от 2,1 до 4,2 м, причём от проектной величины данного габаритного параметра зависит выбор конкретной марки конструкции.

Маркировка

Маркировка коллекторных балок принята согласно ГОСТ 13015-2012, а также требованиям основного документа для данного рода изделий — Альбома РК 1101-87. Действующие стандарты предусматривают следующие варианты её написания:
1. КБ 21,
2. КБ 21 у,
3. КБ 25,
4. КБ 25 у,
5. КБ 30,
6. КБ 30 у,
7. КБ 36,
8. КБ 42. Требования к содержанию буквенно-цифрового обозначения отражены в Альбоме РК 1101-87, правила нанесения маркировочных знаков указаны в ГОСТ 13015-2012. Для коллекторных балок, помимо сокращённого наименования изделия, принято указывать основной габаритный размер коллектора, для строительства которого будет использована балка, а также отличительные особенности конструкции (при наличии). Таким образом, маркировочное обозначение КБ 30 сообщает нам следующую информацию:
1. КБ – тип изделия — коллекторная балка.
2. 30 — внутренний размер ширины коллектора в дм.

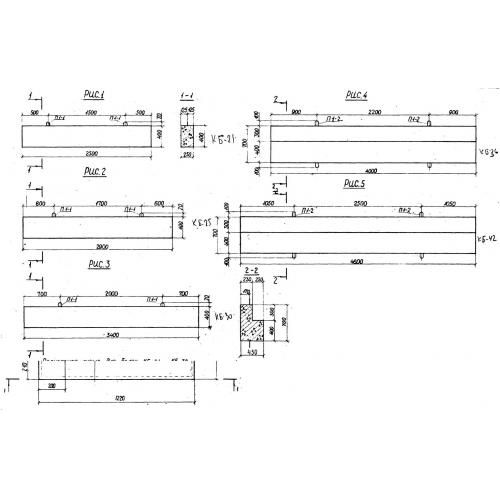

Коллекторная балка марки КБ 30 имеет следующие основные параметры:
Длина = 3400,
Ширина = 250,
Высота = 400,
Вес = 850,
Объем бетона = 0,34,
Геометрический объем = 0,34.
