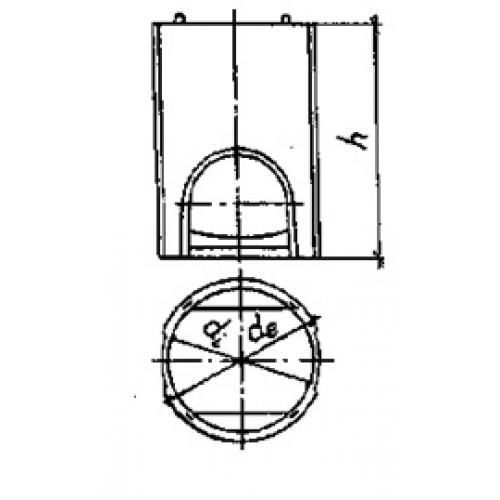

Камера рабочая КЛВ 8 (ГОСТ 8020-90)

Описание и применение

Камеры рабочие КЛВ 8 являются незаменимыми частями из монолитного бетона, используемыми для сборки коммуникационных колодцев бытовых канализационных сетей. Они предназначаются для осуществления профилактических мероприятий на коммунальных инженерных сетей. Рабочая ж/б конструкция колодцев канализационных магистралей визуально выглядит в виде бетонных армированных сталью цилиндров со сплошным днищем, имеющие на боковых поверхностях отверстия круглой формы, используемые для осуществления сборки трубопроводных сетей. Они позволяют прокладывать трубы перпендикулярно к вертикальным стенкам конструкции.
Для обеспечения простоты монтажа и перемещения этих железобетонных изделий предусмотрены четыре строповочных металлических петли. Нормативные требования, типовые чертежи колодезных канализационных камер разнообразных видов описаны в ГОСТе 8020-90.
Монтаж сооружений производится одновременно с укладкой канализационных трубопроводных сетей в местах соединения труб с перепадом диаметров и высоты их стыковки, а также колодцы возводятся на относительно ровных участках, обеспечивающих удобные условия обслуживания коммунальных сетей.
Колодцы канализационных магистралей очень часто подвергаются действию химических веществ с агрессивными свойствами, вследствие чего такие конструкции изготавливаются из специально подготовленных бетонных смесей. Это позволяет обеспечить достаточно хорошую водонепроницаемость выше W4. При этом достигается морозостойкость сборочных узлов канализационных колодцев не ниже F200. Такие параметры дают возможность создать довольно высокие характеристики обеспечивающие длительный период эксплуатации. Так как полностью расположенные в земле инженерные сооружения не требуют наиболее высокого уровня защиты.
Рабочие размеры камер канализационных колодцев подбираются с учетом рекомендации обслуживания таких коммуникаций подземных конструкций. Они должны обеспечивать свободную работу специалиста в сооружении, выполняющего профилактический осмотр трубопроводных сетей. Поэтому минимальный размер входного отверстия выполняется около 70 см. Это позволяет осуществить беспроблемное проникновение рабочего во внутреннее пространство рабочей камеры для осуществления ремонтных работ.

Маркировка

Любой произведенный ж/б узел, применяемый при возведении колодцев для канализационных сетей, обязательно с использованием буквенно-цифровой аббревиатуры условно кодируется. В проектном ГОСТе 8020-90 представлены разнообразные наиболее популярные варианты маркировки рабочих камер.
1. КЛВ 8. Выпущенные сборочные изделия, используемые при обустройстве инженерных коммунальных подземных сооружений, кодируются с применением буквенно-цифровой аббревиатуры согласно информации предоставленной в ГОСТе 8020-90. В первой буквенной группе условного обозначения указывается тип изготовленной продукции. А цифры сообщают о внутреннем диаметре колодца. Размер приводится в дм, округленных до целого значения.
Нанесенная аббревиатура на боковую наружную грань КЛВ 8, информирует о следующем,
1. КЛВ – рабочая камера колодца для ливневой или водоприемной канализации,
2. 8 – внутренний диаметр.
Канализационные рабочие камеры обладают такими эксплуатационными размерами:
Длина = 960,
Ширина = 960,
Высота = 1550,
Вес = 757,5,
Объем бетона = 0,303,
Геометрический объем = 1,4285.
На внешней поверхности камер специалисты рекомендуют к основной информации добавлять вес, дату производства, штамп ОТК.
