Блок тротуарный Т150.35-тАIII-1 (Серия 3.503.1-81)

Описание и применение

Тротуарный блок Т 150-35 тАIII-1 – изделия сборного железобетона, предназначенные для обустройства автомобильных дорог общего назначения мостов и путепроводов различной конструкции. Тротуар, как правило, располагается выше уровня дороги.
Блок Т – изделие специального назначения, призванное создавать надежное, прочное и долговечное дорожное возведение. Конструктивно блок выглядит как 4-х угольная плита с бордюрным выступом по продольной стороне. Изделие имеет эксплуатационные показатели, благодаря которым ЖБИ данного типа предназначены для монтажа во всех климатических регионах России.
Тротуарный блок Т 150-35 тАIII-1 – это ключевой компонент дороги мостов и путепроводов, обеспечивающий безопасность проезда транспортных средств. Их монтируют в большепролетных строениях (длина которых достигает 12-33 метра), собираемых из двутавров с предварительно упрочненной арматурой. Железобетонные тротуарные плиты работают под действием колоссальных нагрузок и воздействием внешней среды, поэтому их проектируют очень прочными, трещиностойкими, стойкими к действию атмосферных осадков, в том числе сейсмической активности до 9 баллов по шкале Рихтера, и долговечными.
Обратите внимание, что тротуарная плита укладывается на подтротуарные балки без специальных креплений. Образуемые стыки замоноличивают цементным раствором высокой прочности. Средняя ширина дорог мостов или путепроводов принимается 1,5-3 метра. Блоки данной конструкции оптимальны для прокладки под ними кабелей и прочих коммуникаций, необходимых для нормального функционирования систем моста или путепровода.

Маркировка

Тротуарные блоки Т 150-35 тАIII-1 маркируют согласно требованиям действующего стандарта – Серии 3.503.1-81. В условном обозначении должны содержаться основные данные, по которым можно классифицировать изделие, и отгрузить нужный товар со склада. Маркировка выглядит следующим образом:
1. Т – тип изделия (тротуарный блок),
2. 150 – ширина,
3. 35 – высота цоколя ограждающей барьерной конструкции (величина округляется до целого числа и указывается в см),
4. Т – температурная зона,
5. AIII – класс предварительно напряженной арматуры,
6. 1 – блок основной группы, указывается его положение в компоновке мостовой или путепроводной конструкции.

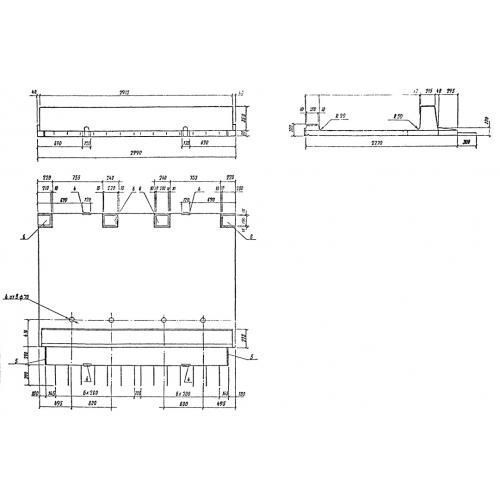

Основные размерные параметры:
Длина = 2990,
Ширина = 2270,
Высота = 350,
Вес = 2100,
Объем бетона = 0,8,
Геометрический объем = 2,3756.
Маркировочные знаки пишут на торцевой грани плиты черной несмываемой краской, при условии, что обозначение не сотрется на протяжении всего срока использования. Знаки условного обозначения могут быть записаны в следующих вариациях:
1. Т 150-35 TAIII-1,
2. Т 150.35.TAIII-1,
3. Т 150-35-TAIII.1,
4. Т 150-35.TAIII-1,
5. Т 150-35.TAIII.1.
