Блок тротуарный Т75-75-11-АIII-3 (Серия 3.503.1-81)

Описание и применение

Тротуарный блок Т 75-75-11 АIII-3 – изделия сборного железобетона, предназначенные для обустройства автомобильных дорог общего назначения мостов и путепроводов различной конструкции. Тротуар, как правило, располагается выше уровня дороги.
Блок Т – изделие специального назначения, призванное создавать надежное, прочное и долговечное дорожное возведение. Конструктивно блок выглядит как 4-х угольная плита с бордюрным выступом по продольной стороне. Изделие имеет эксплуатационные показатели, благодаря которым ЖБИ данного типа предназначены для монтажа во всех климатических регионах России.
Тротуарный блок Т 75-75-11 АIII-3 – это ключевой компонент дороги мостов и путепроводов, обеспечивающий безопасность проезда транспортных средств. Их монтируют в большепролетных строениях (длина которых достигает 12-33 метра), собираемых из двутавров с предварительно упрочненной арматурой. Железобетонные тротуарные плиты работают под действием колоссальных нагрузок и воздействием внешней среды, поэтому их проектируют очень прочными, трещиностойкими, стойкими к действию атмосферных осадков, в том числе сейсмической активности до 9 баллов по шкале Рихтера, и долговечными.
Обратите внимание, что тротуарная плита укладывается на подтротуарные балки без специальных креплений. Образуемые стыки замоноличивают цементным раствором высокой прочности. Средняя ширина дорог мостов или путепроводов принимается 1,5-3 метра. Блоки данной конструкции оптимальны для прокладки под ними кабелей и прочих коммуникаций, необходимых для нормального функционирования систем моста или путепровода.

Маркировка

Тротуарные блоки Т 75-75-11 АIII-3 маркируют согласно требованиям действующего стандарта – Серии 3.503.1-81. В условном обозначении должны содержаться основные данные, по которым можно классифицировать изделие, и отгрузить нужный товар со склада. Маркировка выглядит следующим образом:
1. Т – тип изделия (тротуарный блок),
2. 75 – ширина пешеходного прохода (см),
3. 75 – высота цоколя ограждающей барьерной конструкции (величина округляется до целого числа и указывается в см),
4. 11 – температурная зона,
5. AIII – класс предварительно напряженной арматуры,
6. 3 – местные изменения согласно положения блоков в компоновке габарита пролетного строения моста или путепровода.

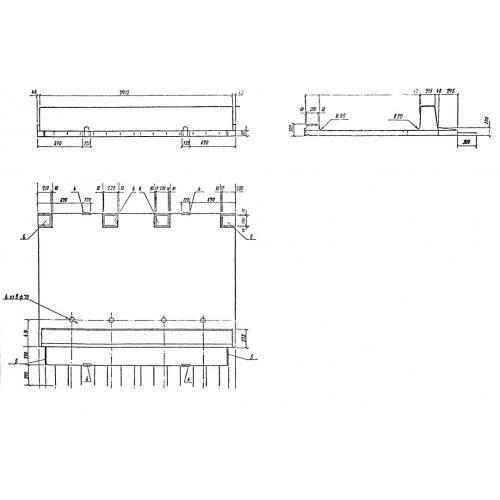

Основные размерные параметры:
Длина = 2990,
Ширина = 750,
Высота = 830,
Вес = 2275,
Объем бетона = 0,91,
Геометрический объем = 1,8613.
Маркировочные знаки пишут на торцевой грани плиты черной несмываемой краской, при условии, что обозначение не сотрется на протяжении всего срока использования. Знаки условного обозначения могут быть записаны в следующих вариациях:
1. Т 75-75-11 AIII-3,
2. Т 75.75.11 AIII-3,
3. Т 75-75-11 AIII-3.
4. Т 75-75.11 AIII-3,
5. Т 75-75.11 AIII.3.
