Плита пролетного строения 1ПР9.1-01 (Серия 3.503.1-75)

Описание и применение

Плиты ребристые 1ПР 9-1-01 - это прочные железобетонные изделия, применение которых в автомобильно-дорожных строениях пролетного типа не только уменьшает необходимость в металлических элементах (чем значительно сокращает бюджет), но и способствует прочности и долговечности всей постройки. В конструкции, перекрывающей пролеты между опорами моста, данные материалы служат для усиления и воспринимают три вида нагрузок:
- собственный вес,
- вес дорожного или мостового полотна (в зависимости от типа конструкции),
- временные нагрузки подвижного типа (от проезжающего транспорта).
Основным преимуществом ребристых плит является их способность хорошо работать на изгиб. Внешне они напоминают продолговатую трапецию без нижней основы с продольными желобами на опорных боковых гранях. Выбор марки зависит от расчетной нагрузки, которую должно будет воспринимать изделие, а также от его размеров.
Настоящие изделия находят широкое применение в организации пролетных строений автодорожных мостов. Они могут выдерживать сейсмическую активность до 6 баллов по шкале Рихтера, а нижняя температурная граница, при которой ребристые плиты 1ПР 9-1-01 еще можно применять – минус 50 градусов.

Маркировка

Способов написания маркировки плит для автомобильно-дорожных пролетных строений несколько. Согласно с действующей Серией 3.503.1-75, которая является главным регламентирующим документом для данных ЖБ-изделий, возможны такие варианты обозначений:
1. 1ПРН 9-1-2,
2. 1ПРН 9-1-1,
3. 1ПРН 9-1-0,
4. 1ПРН 9-1, Условные обозначения, состоящие из буквенно-цифровых групп, содержат полезную информацию о технических и геометрических характеристиках плит. Они не только наносятся на торцевую поверхность готовых изделий (что значительно упрощает сортировку строительных материалов), но и используются в сертификатах качества, паспортах партий и прочей важной документации. Марка ребристых плит 1ПР 9-1-01 расшифровывается следующим образом:
1. 1 – ширина плиты в метрах,
2. ПР – плита ребристая с ненапрягаемой арматурой,
3. 9 – длина изделия в метрах,
4. 1 – индекс модификации плиты по закладным изделиям для крепления,
5. 1 – индекс модификации плиты в зависимости от расчетной температуры в районе применения.

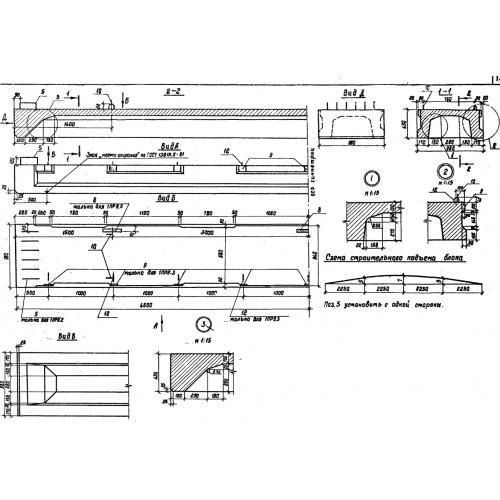

Кратко изложенные в обозначениях габариты плиты могут значительно повлиять на выбор. Более полные сведения о размерах этой марки представлены ниже:
Длина = 9000,
Ширина = 980,
Высота = 450,
Вес = 5000,
Объем бетона = 2,
Геометрический объем = 3,969.
