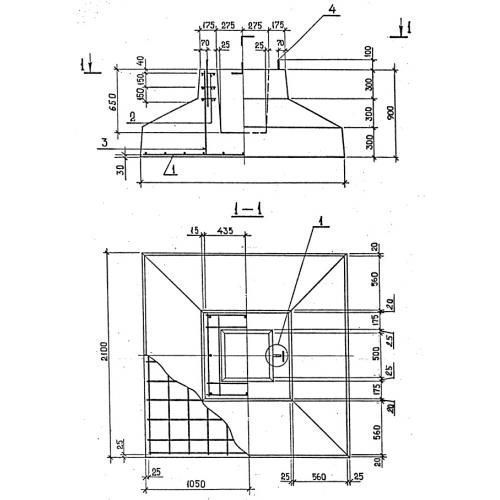

Фундамент 2Ф21.9-2 (Серия 1.020-1/83)

Описание и применение

Фундаменты цельные под колонны 2Ф 21-9-2 представляют собой железобетонные сооружения, состоящие из подошвы квадратной формы и выступающего подколонника стаканного типа. Верхняя их часть выглядит в виде отдельного блока с углублением посередине с размерами под определенный тип колонн. В него вставляются вертикальные несущие опоры и надежно фиксируются методом омоноличивания. Оптимально подобранная их конструкция дает возможность грамотно распределить нагрузку от веса несущих опор каркасно-панельных зданий общественного либо производственного назначения. Фундаменты подбираются с учетом несущей способности и расчетной глубины заложения. Для создания безопасных условий их перемещения в конструкции предусмотрены монтажные петли из прочной стальной проволоки. Эти железобетонные изделия выпускаются в соответствии с рабочими чертежами и требованиями, указанными в проектном документе – Серия 1.020-1/83.
Бетонные армированные фундаменты цельные под колонны 2Ф 21-9-2 используются для фиксации вертикальных несущих опор при возведении каркасно-панельных зданий общественного либо производственного назначения. Компактные и прочные блоки, установленные в грунте, гарантируют надежную эксплуатацию многоэтажного строения в течение длительного периода. Эти железобетонные изделия можно использовать для закладки фундаментов в грунтовых водах со средней степенью агрессивности. На таком основании здания гарантированно сохранят свою целостность в районах с сейсмичностью не выше 9 баллов. В Серии 1.020-1/83 приведены рекомендации по грамотному подбору фундаментных цельных блоков и правила их монтажа с учетом особенностей грунтов и конструкции возводимого сооружения. Подошвы квадратной формы могут иметь размеры ее стороны 1200 либо 2100 мм и разную глубину углубления в верхней части в зависимости от устанавливаемого сечения колонн. Сборные фундаментные блоки позволяют в минимальные сроки смонтировать опорный несущий каркас при строительстве зданий любой степени сложности и разнообразных размеров. Так как выступающая прямоугольная ниша предоставляет возможность надежно вертикально закрепить колонны различной высоты. Использование при изготовлении фундаментов цельных под колонны 2Ф 21-9-2 бетонных растворов на основе марок В15-25 позволяет создать прекрасные условия повышенной устойчивости к механическим нагрузкам и неблагоприятным факторам атмосферы. Такие фундаментные блоки стаканного вида можно устанавливать для фиксации вертикальных опор разнообразной конструкции с поперечным сечением 300х300 либо 400х400 мм.

Маркировка

На любое изготовленное бетонное армированное изделия в обязательном порядке наносится по буквенно-цифровой системе условное обозначение. В Серии 1.020-1/83 приведены все возможные варианты маркировки фундаментов цельных под колонны 2Ф 21-9-2. Этот проектный документ рекомендует на боковой грани изделий указывать: для колонн какого типоразмера нужно их использовать, длину и высоту, показатель несущей способности. Также необходимо наносить массу фундаментных блоков и дату изготовления.
1. 2Ф 21-9-1,
2. 2Ф 21-9-2,
3. 2Ф 21-9-3. На железобетонные фундаменты цельные под колонны 2Ф 21-9-2 в соответствии с рекомендациями проектного строительного документа Серия 1.020-1/83 наносится по буквенно-цифровой кодировке условное обозначение. Оно в лаконичной форме предоставляет информацию о типе фундамента и типоразмере, какой у них высота и размер подошвы, допустимой несущей способности.
К примеру, попробуем расшифровать маркировку на бетонном фундаменте под колонны 2Ф 21-9-2:
1. 2 – его тип,
2. Ф – это фундаментный блок стаканного типа,
3. 21 – размер стороны квадрата подошвы в дециметрах,
4. 9 – его высота,
5. 2 – показатель несущей способности.
Подбирая блок основания под опоры при возведении несущей конструкции для многоэтажного каркасно-панельного здания, рекомендуем ознакомиться с основными параметрами фундаментов цельных под колонны 2Ф 21-9-2:
Длина = 2100,
Ширина = 2100,
Высота = 900,
Вес = 5300,
Объем бетона = 2,1,
Геометрический объем = 3,969.
