Колонна 7КФ100-1 (Серия 1.427.1-3)

Описание и применение

Колонны фахверка 7КФ 100-1 – это армированные продолговатые изделия прямоугольного сечения, изготавливаемые из железобетона. Применяются в строительстве одноэтажных зданий производственного назначения высотой от 3 до 14,4 м для продольного и торцевого фахверка. Изготавливают колонны различных размеров, отличающиеся характеристиками, в которых учитываются специфические особенности здания – высота этажа и шаг колонн, сейсмичность и наличие опорного крана. В зависимости от условий эксплуатирования, колонны изготавливают ступенчатыми или призматичными.
Серия 1.427.1-3 включает расчеты колонн фахверка различных конструкций и назначения, причем, все они используются для строительства зданий производственного назначения. В зависимости от проекта, в здании могут устанавливаться опорные краны или отсутствовать, этажи могут иметь различную высоту, серией предусмотрены разные показатели агрессивности и сейсмичности, что делает удобным выбор наиболее подходящих колонн для конкретного проекта. Колонны фахверка 7КФ 100-1 предназначены для использования при строительстве производственных одноэтажных зданий различной высоты. Устройство фахверка обязательно предусматривается при возведении сооружений с большой высотой этажа, так как этого требует наличие серьезных горизонтальных нагрузок. Колонны фахверка, принимая на себя горизонтальные нагрузки, распределяют их между собой и несущими элементами строения. Расстояние между колоннами рассчитывается индивидуально для зданий, при этом, в зависимости от расстояния, а также, сейсмичности, колонны применяются как для торцевого, так и для продольного фахверка. Торцевой фахверк выполняется при помощи колонн ступенчатой конструкции, горизонтальный – призматичной формы.

Маркировка

Каждая из представленных производителем марок колонн (расшифровка маркировок представлена ниже) отличается по своим свойствам и характеристиками, подборкой материалов для изготовления, размерами. Это позволяет решать более широкий спектр задач заказчика в устройстве фахверка зданий. Марки, представленные производителем:
1. 7КФ 100,
2. 7КФ 100-1,
3. 7КФ 100-2,
4. 7КФ 100-3,
5. 7КФ 100-4. Цифробуквенные группы, нанесенные на колонны, выражают основные характеристики, назначение колонн (на примере колонн фахверка 7КФ 100-1):
1. 7 – номер типоразмера колонны (определяется сечением и формой, от 1 до 5 – типоразмеры призматических колонн, от 6 до 11 включительно – колонны фахверка ступенчатой конструкции),
2. КФ – название конструкции, колонна фахверка,
3. 100 – длина колонны в дм,
4. 1 – индекс несущей способности колонны,
5. дополнительные характеристики, указывающие особые условия применения в среде различной агрессивности (указываются при необходимости), в этой же группе отображаются различия по закладным изделиям.

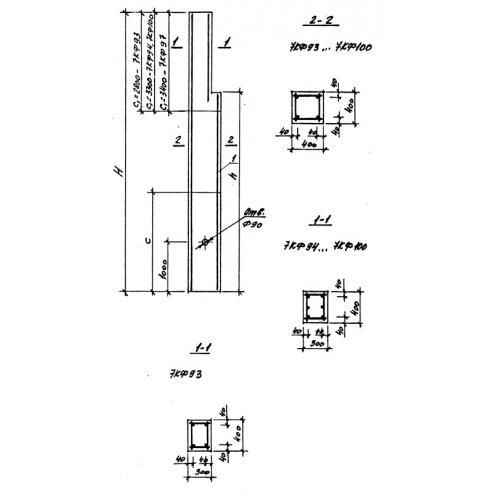

Габаритные размеры колонны фахверка 7КФ 100-1:
Длина = 10000,
Ширина = 400,
Высота = 400,
Вес = 4000,
Объем бетона = 1,6,
Геометрический объем = 1,6.
