Балка лестничная БЛ 6-69 сн (Серия 1.020.1-2с/89)

Описание и применение

Балки лестничные БЛ 6-69 сн – являются одними из основных составляющих части несущего каркаса многоэтажных зданий различного функционального назначения. Такие бетонные армированные изделия предназначены для фиксации на них перекладин лестниц. Визуально они напоминают довольно длинный бетонный брусок с L-образным поперечным сечением. Для обеспечения надежного соединения с соседними составляющими лестничной конструкции на торцовых поверхностях балок лестничных БЛ 6-69 сн предусмотрены выступающие концы армирующих сеток. Герметичная заделка этих стыков производится методом омоноличивания бетонными смесями на основе тяжелых марок, к примеру, М100-200. Для простоты работы с такими длинными изделиями к армирующему каркасу привариваются металлические строповочные петли. Более детально типовые конструкции лестничных балок описаны в технической документации Серии 1.020.1-2с/89.
Бетонные армированные балки лестничные БЛ 6-69 сн широко используются для обустройства различных конструкций лестничных пролетов в многоэтажных зданиях жилого либо общественного пользования, имеющих высоту межэтажных пролетов 7,2 либо 9,0 метров. Такие несущие горизонтально расположенные изделия являются основной опорой для лестничных маршей либо площадок. Для надежной фиксации межэтажных маршей в конструкции лестничных балок предусмотрены специальные пазы. Во время эксплуатации эти армированные бетонные изделия подвергаются периодическим динамическим нагрузкам, возникающим в процессе перемещения людей по лестничным маршам. Вследствие этого при изготовлении балок лестничных БЛ 6-69 сн используются бетоны тяжелых марок и в их структуру закладываются пространственные каркасы, собранные из армирующих сеток. Такая технология дает возможность получить изделия отвечающим условиям повышенной прочности и надежности в период длительной эксплуатации. Лестничные балки согласно требованиям проектной Серии 1.020.1-2с/89 можно устанавливать в зданиях с обычной средой, возводимых в районах с сейсмичностью до 9 баллов. Также в этом документе приведены особенности подбора балок лестничных БЛ 6-69 сн, тонкости их монтажа.

Маркировка

При изготовлении балок лестничных БЛ 6-69 сн, на каждое произведенное изделие, наносится маркировка по буквенно-цифровой схеме. Примеры возможных вариантов маркировки данных железобетонных изделий приведены в Серии 1.020.1-2с/89. Этот документ рекомендует, чтобы на каждой балке было указано: тип изделия, габаритные размеры, вариант особого исполнения.
1. БЛ 6-69 сн,
2. БЛ 6-69 с. На железобетонные лестничные балки этого вида в соответствии с требованиями Серии 1.020.1-2с/89 наносятся условные обозначения по буквенно-цифровой системе. Оно кратко предоставляет информацию о типоразмере, массе балки, используемой при ее изготовлении арматуре. Например, если при расшифровке символов условной маркировки на боковой поверхности балки лестничной БЛ 6-69 сн, то можем получить следующую информацию:
1. БЛ – это балка лестничная,
2. 6– ее высота в дециметрах,
3. 69 – имеет приблизительную длину в дециметрах,
4. с – указывает, что она предназначена для установки в сейсмических районах,
5. н – выполнена в зеркальном исполнении.

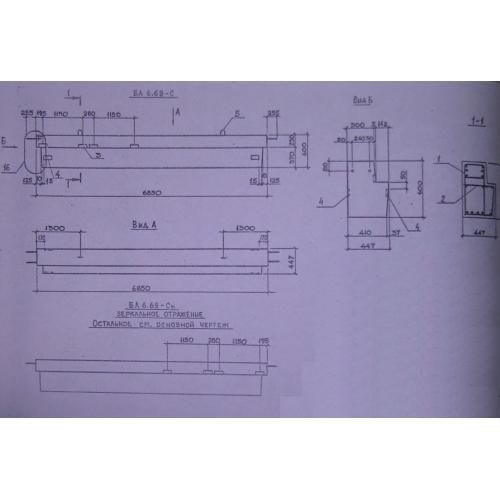

Планируя возведение несущего каркаса из железобетона, желательно обратить внимание на остальные параметры балки лестничной БЛ 6-69 сн:
Длина = 6850,
Ширина = 447,
Высота = 600,
Вес = 3800,
Объем бетона = 1,5,
Геометрический объем = 1,8372.
