Перемычка балочная 8ПГ 60-40 (Серия 1.038.1-1)

Описание и применение

Перемычки балочные 8ПГ 60-40 используются для перекрытия оконных проемов. Данный вид изделий на практике давно показал, что это наиболее верный способ получить прочные и надежные технические сооружения. Эти изделия помогают достичь надежной компенсации оконных пустот, создавая один уровень на этаже с потолком, и при этом обеспечивают распределение несущей нагрузки от вышерасположенных стен. Перемычки с выборкой монтируют вверх и внутрь. Стоит отметить, что данный уступ используются для опирания на нее плит перекрытия. Все это позволяет получить надежные, прочные и долговечные конструкции.
Балочные перемычки 8ПГ 60-40 используют при обустройстве кирпичных и блочных зданий. Это основной элемент для перекрытия оконного проема, который создает прочную и надежную конструкцию. Устанавливается перемычки в один уровень с потолком. Балочные перемычки имеют специальный уступ или выборку, которую используют для опирания и примыкания других элементов здания. С помощью железобетонных балок удается равномерно распределить несущие нагрузки от вышерасположенных стен и прочих элементов. 8ПГ 60-40 имеют допустимую нагрузку, по которой изделие выбирают для определенных построек из кирпича. Опора плит перекрытия на балочные элементы с превышением расчетной нагрузки – недопустима.
Широкое применение за счет высоких эксплуатационных характеристик балочные перемычки с четвертью 8ПГ 60-40 получили при возведении административных и производственных помещений. Для перекрытия оконных проемов – это основной применяемый вид железобетонных изделий, так как зданию удается придать высокую прочность и дополнительно его укрепить. Нормы и Стандарты производства балочных перемычек 8ПГ 60-40 заложены в Серии 1.038.1-1, и обязательны для исполнения. Максимальная ширина стен, для которых может быть использована данная перемычка – 65 см. Огнестойкость балочных перемычек составляет расчетное время 1 час без каких-либо изменений первоначального вида.

Маркировка

Железобетонные перемычки 8ПГ 60-40 маркируют согласно действующим Стандартам – Серии 1.038.1-1, указывают тип изделия и размерную группу.
1. 8ПГ 60-40. Маркировка балочных перемычек с выборкой 8ПГ 60-40 производится согласно Серии 1.038.1-1:
1. 8 - сечение перемычки,
2. ПГ – перемычка балочная,
3. 60 - длина в дм,
4. 40 - расчетная нагрузка.

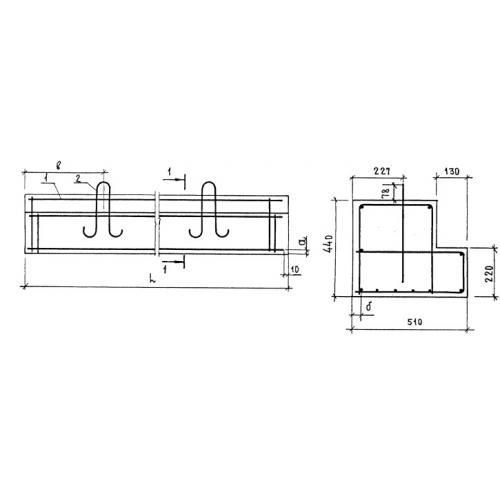

Габаритные размеры составляют следующие пределы – 5960х510х440, где соответственно указаны длина, ширина и высота.
В маркировку могут быть включены расчетная нагрузка, класс арматурных прутков и прочие характеристики. Обозначение наносится несмываемой краской на боковую грань перемычки или на торец. В качестве добавочных обозначений могут быть указаны следующие характеристики:
1. Геометрический объем изделия – 1,3374 ,
2. Объем бетона на изготовление 1 элемента – 1,167 ,
3. Масса перемычки – 2917,
4. Наличие специальных монтажных петель обозначается буквой 'П',
5. Наличие анкерных выпусков может быть обозначено буквой 'А', на эти элементы крепят плиты балкона,
