Перемычка плитная 2ПР7-23.38.19 (Серия 1.138-10)

Описание и применение

Перемычки плитные 2ПР 7-23-38-19 представляют собой высокопрочные армированные изделия прямоугольной формы и сечения (нижняя грань может выполняться меньше верхней в пределах 4 мм, тогда изделие будет иметь форму трапеции). Многочисленность разработанных типов перемычек для зданий из кирпича различного назначения позволяет реализовывать самые сложные строительные проекты с использованием элементов серии, при этом все, включенные в нее изделия применяются для высоты кирпича 88 мм. Удобные готовые строительные элементы прочны, долговечны и функциональны.
Перемычки плитные 2ПР 7-23-38-19 изготавливаются для реализации строительных проектов по возведению общественных зданий и жилых домов для перекрытия различных по назначению проемов. Разработаны для использования в обычных условиях строительства и эксплуатации. Перемычки отличаются по размерам и несущей способности, разные типы могут функционировать в самонесущих конструкциях или учитывать вес плит перекрытия, применяться внутри помещения или при создании фасадных проемов – морозостойкость регулируется производителем в соответствии с потребностями заказчика, включая расчетную температуру ниже -40С.

Маркировка

В Серии 1.138-10 разработано достаточно большое число марок (ниже представлена расшифровка значений) для максимально полного решения задач по созданию проемов в кирпичных строениях:
1. 2ПР 3-11-38,
2. 2ПР 4-14-38. Перемычки и другая продукция, изготовленная из железобетона, имеет соответствующую параметрам и названию маркировку. Индекс, состоящий из букв и цифр, собранных в группы, показывает несущую способность, размеры и тип армирования, возможности применения. на примере перемычек плитных 2ПР 7-23-38-19:
1. 2ПР – плитная перемычка шириной выше 250 мм,
3. 7 – расчетная нагрузка,
4. 23 – длина в дециметрах, округленная до целого числа,
5. 38 – ширина,
6. 19 – высота,
7. АVт – марка стали, используемой для армирования.
Наличие буквы «у» в конце маркировки указывает на то, что перемычка усилена и рассчитана не только на собственный вес и кладки над ней, но и на вес плиты перекрытия.
«В» не относится к маркировке, а наносится на верхнюю грань плитного изделия для правильной ориентации при монтаже.

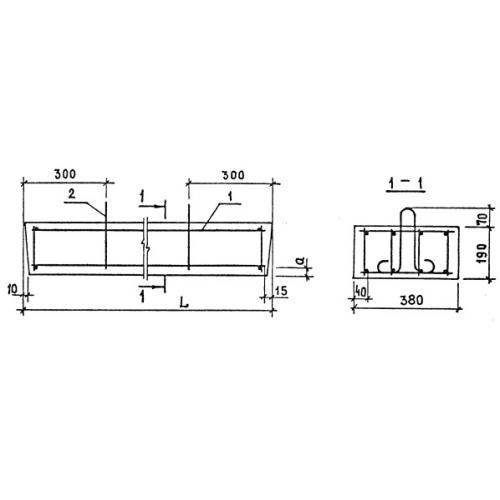

Перемычки плитные 2ПР 7-23-38-19 имеют габаритные размеры:
Длина = 2330,
Ширина = 380,
Высота = 190,
Вес = 421,
Объем бетона = 0,168,
Геометрический объем = 0,1682.
