Плита ребристая ПГ 1 АVт (ГОСТ 22701.0-77)

Описание и применение

Плиты ребристые ПГ 1 АVт – это железобетонные строительные элементы, изготавливаемые в форме прямоугольной скобы. Разработаны плиты для применения в строительстве промышленных зданий при покрытии верхнего этажа. Все они имеют размеры 6х3 метра, ребристую внутреннюю поверхность, изготавливаются из тяжелого бетона и устанавливаются в соответствии с проектом на здания с шагом несущих конструкций 6 метров.
Плиты ребристые разработаны и спроектированы для использования в строительстве промышленных зданий в качестве плит покрытия. Применяются в различных по климату, расчетной температуре, включая среднюю температуру самой холодной пятидневки ниже -40С, регионах. Используются в зданиях с разной сейсмичностью, до 9 баллов включительно. В ГОСТе, кроме плит ребристых ПГ 1 АVт, разработан ряд плитных изделий, также используемый для покрытия промышленных зданий. ГОСТ включает в себя 4 группы плит, различных по размерам, наличию конструктивных отверстий или выемок, а для каждой группы характерны различия в размерах выемок, отверстий, типе армирования.

Маркировка

Многочисленные варианты плит покрытия, разработанные в ГОСТ, имеют существенные конструктивные отличия. Это позволяет более широко решать вопросы покрытия промышленных зданий, а в маркировке (расшифровка приводится ниже) отображаются различия характеристик, на основании которых подбираются соответствующие проекту изделия. Производителем представлены марки ребристых плит:
1. ПГ 1,
2. ПГ 2,
3. ПГ 3,
4. ПГ 4. Для группы изделий, схожих по форме, одинаковых по размеру, наличие маркировки – фактически единственный способ отличить их друг от друга. Плиты покрытия с ребристой внутренней поверхностью для промышленных строений разделяются на 4 группы: ПГ – сплошные панели без отверстий и выемок, ПВ – плиты с отверстием для шахты вентиляции или воздуховода, ПЛ – панели для устройства легкосбрасываемой кровли, ПФ – плиты, имеющие проем для установки зенитного фонаря. Кроме названия изделия в маркировке отображаются его основные характеристики. на примере плит ребристых ПГ 1 АVт:
1. ПГ – сплошные панели без отверстий и выемок,
2. 1 – номер плиты по несущей способности,
4. АVт – класс стали, используемой для армирования.

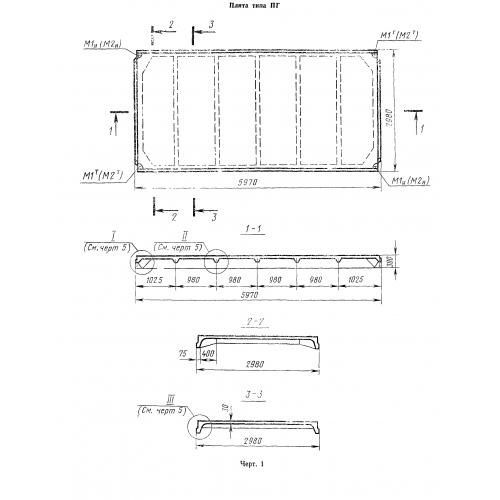

Габаритные размеры плит ребристых ПГ 1 АVт:
Длина = 5970,
Ширина = 2980,
Высота = 300,
Вес = 2650,
Объем бетона = 1,07,
Геометрический объем = 5,3372.
