Плита ВП 4 (Серия Б1.134.1-7)

Описание и применение

Плиты ВП 4 – это своеобразные крышки над вентиляционными шахтами в домах жилого либо общественного пользования высотой до 16-ти этажей. Они изготавливаются в виде простых плоских деталей из армированного металлом бетона прямоугольной формы толщиной 60 мм. Эти железобетонные изделия монтируются над основными каналами вентшахт, но не вплотную к крышным блокам, а с небольшим зазором, обеспечивающим выход отработанного воздуха.
Вентиляционные плиты ВП 4 устанавливаются для обеспечения гарантированной защиты вентиляционных каналов от попадания мусора и атмосферных осадков. Учитывая значительный вес, для простоты их подъема и монтажа предусмотрены две строповочные металлические петли. Для надежной фиксации они привариваются к несущим конструкциям зданий за счет закладных стальных деталей предварительно заложенных в изделиях. В проектной Серии Б 1.134-7 приведены пять вариантов плит, устанавливаемых над вентиляционными шахтами, идеально отвечающих потребностям современного строительства высотных домов.
Плиты ВП 4 пользуются огромной востребованностью при сборке железобетонных вентиляционных систем в высотных домах жилого либо общественного пользования различных конструкций, возводимых не выше 16-ти этажей из кирпичей либо панелей. Эти железобетонные изделия предназначены для перекрытия блоков, венчающих системы естественного воздухообмена. Они предохраняют вентканалы от попадания разнообразных атмосферных осадков и постороннего мусора. Так плиты такого типа монтируются на крышах многоэтажных зданий, то обладают водонепроницаемостью повышенной степени не ниже класса W4.
С учетом требований проектной Серии Б 1.134-7 армированные бетонные вентиляционные плиты ВП 4 рекомендуется монтировать в возводимых домах со средой не выше среднего уровня агрессивности. В ней приведены типовые конструкции шахт естественного воздухообмена в различных высотных зданиях. Железобетонные изделия такого типа позволяют обеспечить простые и универсальные вентиляционные системы при строительстве в различном регионе. Наличие закладных стальных деталей дает возможность обеспечить надежное приваривание плит ВП 4 к несущим конструкциям крыши.

Маркировка

Каждый произведенный железобетонный элемент сборной вентиляционной системы в обязательном порядке условно кодируются с помощью буквенных и цифровых символов. Нормативная Серия ИС 01-05 предлагает несколько вариантов маркировки плит в следующем виде:
1. ВП 1,
2. ВП 2, 3. ВП 3,
4. ВП 4,
5. ВП 5. Любой сборочный элемент вентиляционной системы согласно рекомендациям Серии Б 1.134-7 в обязательном порядке маркируется. Такое условное обозначение кратко информирует: с использованием буквенных символов – вариант использования в конструкции, цифры - номер типоразмера.
Вариант маркировки плиты ВП 4 предоставляет следующую информацию:
1. ВП – это крышная плита системы воздухообмена,
2. 4 – тип исполнения конструкции.

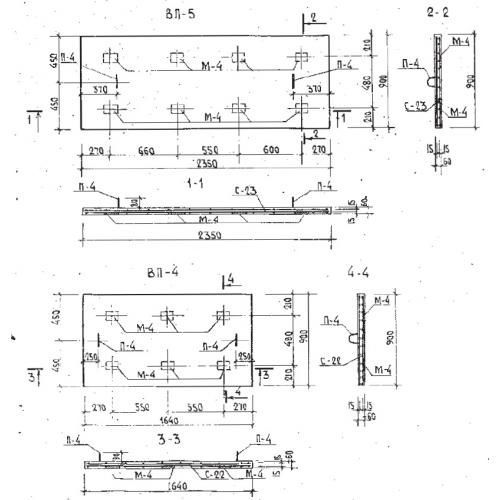

Такие сборочные детали обладают следующими основными параметрами:
Длина = 1640,
Ширина = 900,
Высота = 60,
Вес = 220,
Объем бетона = 0,089,
Геометрический объем = 0,0886.
Условные символы наносятся на обратную сторону таких изделий специальной синей либо черной краской. Дополнительно можно указывать, дату изготовления, вес каждой детали, товарный знак.
