Плита опорная ОП5.2-AIII (Серия 1.225-2)

Описание и применение

Плиты опорные ОП 5-2 АIII это унифицированные железобетонные изделия, которые применяются вместе с одноразмерными прогонами. Прогоны служат для образования в зданиях проемов, перегородок и всяческих перекрытий. На них, как на несущие конструкции, укладывается потолочный настил, или плиты ПП. В свою очередь плиты ОП предназначены для обеспечения надежной опоры для самих прогонов. Они равномерно распределяют нагрузку прогонов на стены и обеспечивают надежность перекрытий. Конструктивно данные изделия представляют собой сплошные параллелепипеды с двумя строповочными петлями в верхней грани, выполненные из тяжелых сортов бетона, армированного прочной сталью. Производство таких плит строго регламентируется действующими отечественными и международными стандартами выпуска ЖБИ, в частности типовым проектом Серия 1.225-2.
Рассматриваемые нами изделия служат для возведения общественных жилых зданий, выполненных из любого сырья, включая кирпич и крупные блоки, в составе которых имеются местные материалы. Применение плит ОП 5-2 АIII не ограничивается определенным климатическим поясом. Вместе с железобетонными прогонами они неплохо выдерживают жесткие погодные условия и могут использоваться в неагрессивной среде.

Маркировка

Маркировка железобетонных строительных материалов – неотъемлемый аспект производства. Она не только помогает ориентироваться в технической документации, но и наносится непосредственно на изделия стойкими черными красками. Производители опорных плит должны использовать стандартные утвержденные способы написания маркировочных обозначений, представленные следующими вариантами:
1. ОП 5-2,
2. ОП 5-2 АIII. Маркировка железобетонных изделий указывает на их типоразмеры и ключевые технические особенности. Она служит для упрощения работы с соответствующей документацией и сортировки готовой продукции на складах. Марка ОП 5-2 АIII читается так:
1. ОП – опорная плита,
2. 5 – длина в дм.,
3. 2 – ширина в дм.,
4. АІІІ – класс арматуры.

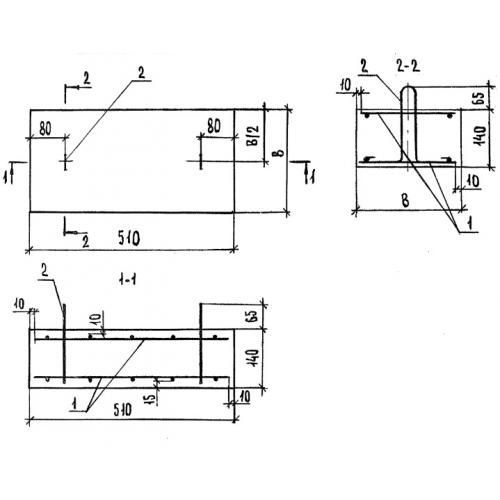

В марке габариты часто округляются. Полные значения длины и ширины данного наименования на самом деле такие:
Длина = 510,
Ширина = 250,
Маркировочные обозначения довольно лаконичны и не могут предоставить всего списка размерных показателей, которые тем временем просто необходимо учитывать при выборе строительных материалов. Они представлены следующими значениями:
Высота = 140,
Вес = 45,
Объем бетона = 0,017,
Геометрический объем = 0,0179.
