Балка Б1 (Серия ИС 01-04)

Описание и применение

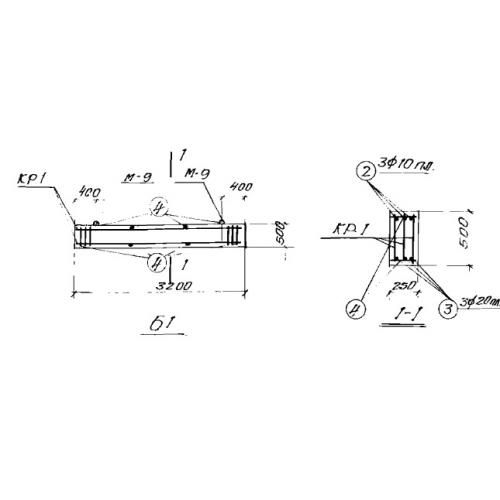

Балки Б 1 – это один из неотъемлемых элементов сборки подземных железобетонных каналов и лотковых тоннелей. Эти изделия выпускаются наподобие вытянутого сплошного бетонного бруса, имеющего сечение в виде прямоугольника со сторонами 250 на 500 мм. Несущие балки лотков являются обязательной составляющей при обустройстве скрытых в земле инженерных коммуникаций. Их классическая конструкция и повышенная прочность позволяют выдерживать значительные нагрузки. Вследствие этого они применяются для перекрытия подземных тоннелей и каналов разнообразного вида, например, теплотрасс. Бетонные армированные балки Б 1 укладываются на стык блоков лоткового типа, а поперек на них укладывают плиты перекрытия. Так как эти железобетонные изделия отличаются существенной массой и длину, то для удобства монтажа и подъема в их армирующий каркас закладываются четыре строповочные металлические петли. В проектном нормативном документе – Серия ИС 01-04 приведен альбом типовых конструкций несущих балок разнообразных размеров.
Бетонные армированные балки Б 1 очень востребованы при строительстве сборных подземных тоннелей либо каналов из лотковых элементов для прокладки разнообразных инженерных коммуникаций. Их применяют сборке камер, состоящих из нескольких канальных лотков. Армированные бетонные балки укладывают на лотковый стык, а сверху возводят сооружение из разнообразных железобетонных колец либо плит перекрытия. Эти поддерживающие изделия должны выдерживать значительные вертикальные нагрузки от собранных над ними шахт. Поэтому несущие прямоугольные удлиненные горизонтальные опоры отличаются повышенной прочностью и жесткостью. Применение во время их изготовления формующих смесей на основе тяжелых бетонов, позволяет исключить образование случайных технологических либо эксплуатационных трещин в структуре и на поверхности. Бетонные армированные балки Б 1 можно использовать не только для перекрытия лотковых блоков, но и для обустройства тоннелей и каналов из других элементов в среде со средней степенью агрессивности. В проектном документе – Серия ИС 01-04 можно ознакомится с условиями подбора железобетонных балок Б 1, условиями их монтажа.

Маркировка

Каждое изделие, изготовленное из армированного бетона, непременно обозначается условной буквенно-цифровой системой. Таким образом, предоставляется лаконичная информация о виде железобетонной продукции и ее типоразмере. Также на одной из боковых граней указывается дата изготовления партии изделий и масса каждой балки. С разнообразием вариантов маркировки несущих балок лотков каналов, можно ознакомиться в проектном типовом документе – Серия ИС 01-04.
1. Б 1,
2. Б 1 с. В соответствие с нормативными рекомендациями, изложенными в альбоме об унифицированных сборных элементах железобетонных каналов, на каждое произведенное бетонное армированное изделие обязательно наноситься условная буквенно-цифровая кодировка специальной краской. Она в лаконичной форме предоставляет информацию о виде и типоразмере изготовленной продукции.
например, если мы попробуем понять маркировку на балке Б 1, то узнаем следующее:
1. Б – балка лотков каналов,
2. 1 – разновидность конструкции.
Подбирая балки Б 1 для строительства сборных подземных тоннелей либо каналов из лотковых элементов, специалисты рекомендуют уделить внимание и остальным их параметрам:
Длина = 3200,
Ширина = 250,
Высота = 500,
Вес = 1000,
Объем бетона = 0,4,
Геометрический объем = 0,4.
