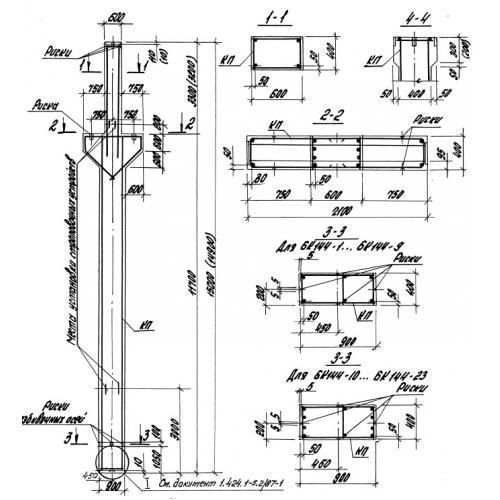

Колонна 6К144-4 (Серия 1.424.1-5)

Описание и применение

Колонны 6К 144-4 разработаны в качестве несущих элементов для обустройства производственных зданий каркасного типа. Это прямоугольные ступенчатые конструкции, в плоскости большего сечения которых предусмотрены специальные консоли для опирания подкрановых блоков. В некоторых случаях предусматривается также наличие консолей в плоскости меньшего сечения. Они, в свою очередь, служат для опирания железобетонных подстропильных конструкций. Сами колонны также выполняются из высокопрочного бетона, армированного сталью. Технология изготовления прописана в Серии 1.424.1-5 – соответствующем типовом проекте.
Колонны с прямоугольным сечением используются для проектирования и возведения одноэтажных промышленных зданий высотой от 12, 13.2 и 14.4. Грузоподъемность опорных мостовых кранов, которыми оборудованы подобные установки, не должна превышать 32-х тонн. В нулевом выпуске Серии 1.424.1-5 четко расписан алгоритм расчета нагрузок и выбора марок изделий для каждого отдельного случая. В целом, колонны должны обладать повышенной прочностью, способностью воспринимать большие вертикальные нагрузки не трескаясь и не деформируясь, а также завидной стойкостью к вредоносным внешним воздействиям. Они могут применяться в условиях агрессивной газовой среды, не подвержены процессам внутренней коррозии и не боятся повышенной влажности.

Маркировка

Согласно с действующими нормами марка железобетонных строительных материалов может писаться несколькими способами. Для колонн 6К 144-4 утверждены следующие варианты:
1. 6К 144-1,
2. 6К 144-2,
3. 6К 144-3,
4. 6К 144-4,
5. 6К 144-5,
6. 6К 144-6,
7. 6К 144-7,
8. 6К 144-8,
9. 6К 144-9,
10. 6К 144-10. Правильное написание маркировочных обозначений - это важный аспект производства ЖБ-изделий. Кроме того, умение расшифровывать марку позволяет быстро ориентироваться в технической документации и существенно упрощает процесс сортировки материалов. Элементы марки 6К 144-4 несут в себе следующую информацию:
1. 6 – номер типоразмера колонны,
2. К – колонна,
3. 144 – высота этажа здания в дм.,
4. 4 - порядковый номер по несущей способности.
На сами изделия маркировка наносится стойкой черной краской. Однако помимо основных обозначений, расшифрованных выше, на боковой грани колонн указывается также дата их выпуска, название или лого производителя и основные технические параметры:
Длина = 15000,
Ширина = 900,
Высота = 400,
Вес = 13600,
Объем бетона = 5,4,
Геометрический объем = 5,4.
По стандарту такие обозначения должны быть нанесены как минимум на каждое 10-е изделие выпущенной партии.
