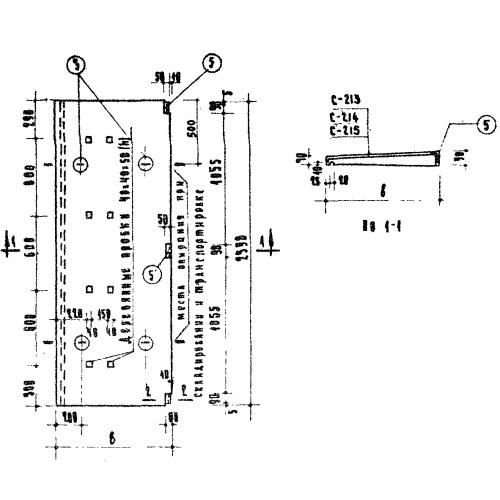

Плита карнизная КУ 9 п (Серия ИИ 03-02)

Описание и применение

Плиты карнизные КУ 9 п, выпуск которых регламентируется актуальным техническим нормативом Серия ИИ 03-02 (Альбом 18-64), представляют собой плоские железобетонные изделия с постоянным сечением в виде разносторонней трапеции, закладными деталями для приварки к анкерам и деревянными антисептированными пробками для костылей кровли. Это унифицированные материалы, показанные к обязательному применению в гражданских постройках из кирпичных и крупноблочных стен. Основное предназначение – защита стен здания от вредоносного воздействия непогоды.
Без специальной защиты в виде карнизов атмосферные осадки могут спровоцировать преждевременное разрушение стен кирпичной или крупноблочной постройки. Карнизные плиты КУ 9 п – это именно те составляющие сборных защитных карнизов, без которых в строительстве частных и общественных зданий от 1 до 3 этажей бывает просто не обойтись. Они не подвержены коррозийным процессам и гниению, легко справляются с большими перепадами температур и не боятся сурового климата. Применяются в составе стропильных, совмещенных вентилируемых и невентилируемых крыш.

Маркировка

Еще на стадии проектирования любого типового железобетонного изделия ему присваивается официально наименование – марка, вносить изменения в которую не разрешается. Марка карнизных плит КР может писаться несколькими одинаково приемлемыми способами:
1. КУ 10,
2. КУ 7,
3. КУ 9. Согласно с вышеупомянутой Серией ИИ 03-02 марка плит для карнизов КУ 9 п представляет собой комбинацию условных обозначений, указывающих на типоразмер материалов. Расшифровывается подобная последовательность буквенно-цифровых обозначений так:
1. КУ – карнизная плита угловая,
2. 9 - ширина,
3. л/п – тип исполнения (левое/правое).
Помимо этого при маркировании готовой выпущенной партии ЖБ материалов указывается также дата их производства, название изготовителя, а иногда и более полные размерные характеристики:
Длина = 2390,
Ширина = 900,
Высота = 90,
При выборе железобетонных строительных материалов этого типа следует учитывать и такие параметры:
Вес = 430,
Объем бетона = 0,172,
Геометрический объем = 0,1936.
Для маркирования готовых изделий применяется черная стойкая краска и официально утвержденные шаблоны.
